      中线蝶阀D341X-16

      价格
      ¥2560 元/台
      产品名称
      中线蝶阀
      产品型号
      D341X-16
      产品压力
      PN16(1.6MPa)
      购买数量
      - +
      收藏
      产品编号 D341X-16(DN50-DN1200)
      • 产品说明

      产品概述

      D341中线蝶阀具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物,且重量轻,安装方便,驱动扭矩较小的优点。这种阀门既可作切断介质用,又可作调节介质的流量用。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果,D341涡轮法兰式中线蝶阀广泛适用于温度≤120℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

      主要零件材料

      零件名称

      材料名称

      阀体

      铸铁、铸钢、不锈钢、铬钼钢、合金钢

      蝶板

      铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

      密封圈

      橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料

      阀杆

      2Cr13、1Cr13不锈钢、铬钼钢

      填料

      聚四氟乙烯、柔性石墨

      产品性能规范

      公称通径

      DN(mm)

      DN50~DN2000

      公称压力

      PN(MPa)

      0.6

      1.0

      1.6

      2.5

      试验压力

      强度试验

      0.9

      1.5

      2.4

      3.75

      密封试验

      0.66

      1.1

      1.76

      2.75

      低压气密试验

      0.5~0.7

      适用介质

      水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

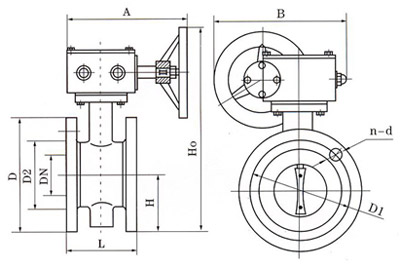

      产品结构示意图




      主要连接尺寸


      D341X-16Z.D341X-16Q.D341X-16C.D341X-16P.D341X-16R

      公称通径

      结构长度(标准值)

      外形尺寸(参考值)

      连接尺寸(标准值)

      毫米

      英寸

      L

      H

      Ho

      A

      B

      D

      D1

      D2

      n-d

      DN50

      2

      108

      63

      306

      180

      200

      165

      125

      99

      4-18

      DN65

      21/2

      112

      70

      321

      180

      200

      185

      145

      118

      4-18

      DN80

      3

      114

      83

      346

      180

      200

      200

      160

      132

      8-18

      DN100

      4

      127

      105

      387

      180

      200

      220

      180

      156

      8-18

      DN125

      5

      140

      115

      411

      180

      200

      250

      210

      184

      8-18

      DN150

      6

      140

      137

      447

      270

      280

      285

      240

      211

      8-22

      DN200

      8

      152

      164

      572

      270

      280

      340

      295

      266

      12-22

      DN250

      10

      165

      206

      646

      270

      280

      405

      355

      319

      12-26

      DN300

      12

      178

      230

      738

      380

      420

      460

      410

      370

      12-26

      DN350

      14

      190

      248

      781

      380

      420

      520

      470

      429

      16-26

      DN400

      16

      216

      296

      877

      450

      470

      580

      525

      480

      16-30

      DN450

      18

      222

      320

      938

      480

      490

      640

      585

      548

      20-30

      DN500

      20

      229

      343

      993

      480

      490

      715

      650

      609

      20-33

      DN600

      24

      267

      413

      1131

      480

      490

      840

      770

      720

      20-36

      DN700

      28

      430

      478

      1476

      640

      660

      910

      840

      794

      24-36

      DN800

      32

      470

      525

      1533

      640

      660

      1025

      950

      901

      24-39

      DN900

      36

      510

      585

      1655

      750

      860

      1125

      1050

      1001

      28-39

      DN1000

      40

      550

      640

      1765

      850

      900

      1255

      1170

      1112

      28-42

      DN1200

      48

      630

      755

      1995

      850

      900

      1485

      1390

      1328

      32-48

      DN1400

      56

      710

      910

      2310

      1000

      925

      1685

      1590

      1530

      36-48

      DN1600

      64

      790

      1030

      2595

      1000

      925

      1930

      1820

      1750

      40-56

      DN1800

      72

      870

      1140

      2810

      1100

      980

      2130

      2020

      1950

      44-56

      DN2000

      80

      950

      1250

      3100

      1100

      980

      2345

      2230

      2150

      48-62

      注:若用户需用阀板衬橡胶等特殊要求,订货时请注明



      ×
