      首页 >> 产品展示 >>蝶阀 >>偏心蝶阀 >> 偏心蝶阀D343H-16C
      详细说明

      偏心蝶阀D343H-16C

      价格
      ¥786 元/台
      产品名称
      偏心蝶阀
      产品型号
      D343H-16C
      产品压力
      PN16(1.6MPa)
      购买数量
      - +
      收藏
      产品编号 D343H-16C(DN50-DN1200)
      • 产品说明

      一、产品概述

      D343H蜗轮硬密封法兰蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能,密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,它与蝶板均具有优良的密封性能,蝶阀蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长,大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

      D343H蜗轮硬密封法兰蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装,本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成,操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠,耐高温、耐低温、耐腐蚀性,因此,被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。

      二、主要零件部件材料表

      序号

      零件名称

      材料名称

      1

      阀体

      铸铁、铸钢、不锈钢、铬钼钢、合金钢

      2

      蝶板

      铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

      3

      密封圈

      不锈钢、聚内脂、抗磨材料

      4

      阀杆

      2Cr13、1Cr13不锈钢、铬钼钢

      5

      填料

      柔性石墨

      三、主要技术参数表

      公称通径DN(mm)

      50~2000

      50~500

      公称压力PN(MPa)

      0.6

      1.0

      1.6

      2.5

      4

      试验压力

      强度试验

      0.9

      1.5

      2.4

      3.75

      6

      密封试验

      0.66

      1.1

      1.76

      2.75

      4.4

      气密封试验

      0.6

      0.6

      0.6

      0.6

      0.6

      适用温度

      碳钢:-29℃~425℃/不锈钢-40℃~600℃

      适用介质

      空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

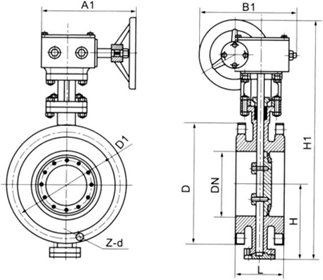

      四、主要结构图

      D343H Y蜗轮硬密封法兰蝶阀结构图.png


      五、主要外型尺寸表

      公称通径

      公称压力PN16(1.6MPa)尺寸(mm)

      重量

      DN(mm)

      L

      H

      H1

      A1

      B1

      D

      D1

      Z-d

      (kg)

      DN50

      108

      112

      350

      180

      200

      165

      125

      4-18

      19

      DN65

      112

      115

      370

      180

      200

      185

      145

      4-18

      22

      DN80

      114

      120

      380

      180

      200

      200

      160

      8-18

      25

      DN100

      127

      138

      420

      180

      200

      220

      180

      8-18

      28

      DN125

      140

      164

      460

      180

      200

      250

      210

      8-18

      43

      DN150

      140

      175

      555

      270

      280

      285

      240

      8-22

      50

      DN200

      152

      208

      605

      270

      280

      340

      295

      12-22

      64

      DN250

      165

      243

      680

      270

      280

      405

      355

      12-26

      99

      DN300

      178

      283

      800

      380

      420

      460

      410

      12-26

      130

      DN350

      190

      310

      835

      380

      420

      520

      470

      16-26

      188

      DN400

      216

      340

      915

      450

      470

      580

      525

      16-30

      270

      DN450

      222

      380

      960

      450

      470

      640

      585

      20-30

      350

      DN500

      229

      410

      1020

      480

      490

      715

      650

      20-33

      375

      DN600

      267

      470

      1225

      640

      660

      840

      770

      20-36

      560

      DN700

      292

      550

      1355

      640

      660

      910

      840

      24-36

      610

      DN800

      318

      640

      1470

      640

      660

      1025

      950

      24-39

      880

      DN900

      330

      710

      1545

      650

      860

      1125

      1050

      28-39

      1100

      DN1000

      410

      770

      1795

      650

      900

      1255

      1170

      28-42

      1600

      DN1200

      470

      890

      1965

      650

      900

      1485

      1390

      32-48

      2150



      ×
