      首页 >> 产品展示 >>截止阀 >>氧气截止阀 >> 氧气截止阀JY41W-40P
      详细说明

      氧气截止阀JY41W-40P

      价格
      ¥3560 元/台
      产品名称
      不锈钢氧气截止阀
      产品型号
      JY41W-40P
      产品压力
      PN40(4.0MPa)
      购买数量
      - +
      收藏
      产品编号 JY41W-40P(DN15-DN500)
      • 产品说明

      产品概述

      本公司的JY41W氧气截止阀是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以安全可靠和性能优越为设计原则,并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用氧气截止阀。
      氧气截止阀类型:按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。
      主体材料选用不锈钢或阻燃性极好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。
      在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。

      产品特点

      一、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩。
      二、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
      三、该阀设有导静电安全装置,可避免因静电产生火花。
      四、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
      五、全部零件采用严格的脱脂处理。

      产品性能规范

      公称压力

      PN(mm)

      强度试验压力MPa

      气密封试验压力MPa

      适用介质

      适用温度

      1.6

      2.4

      1.6

      氧气

      常温

      2.5

      3.8

      2.5

      3.0

      4.5

      3.0

      4.0

      6.0

      4.0

      主要零件材料

      零件名称

      材料

      阀体、阀盖、阀瓣

      铸铬镍钛不锈钢、铜合金

      阀杆

      铬镍不锈钢

      阀杆螺母

      青铜

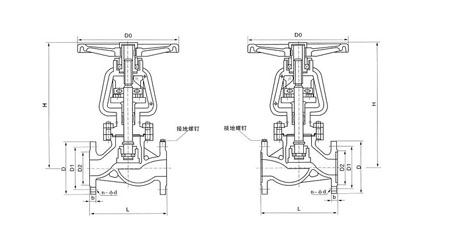

      产品结构尺寸图


      主要连接尺寸

      PN40(4.0MPa)结构尺寸(mm)

      DN

      L

      D

      D1

      D2

      D6

      b

      f

      f1

      Z-d

      H

      DO

      重量(kg)

      DN15

      130

      95

      65

      45

      40

      16

      2

      4

      4-14

      240

      100

      6

      DN20

      150

      105

      75

      55

      5l

      16

      2

      4

      4-14

      270

      100

       8

      DN25

      160

      115

      85

      65

      58

      16

      2

      4

      4-14

      270

      125

      10

      DN32

      180

      135

      100

      78

      66

      18

      2

      4

      4-18

      280

      160

      14

      DN40

      200

      145

      110

       85

      76

      18

      3

      4

      4-18

      350

      160

      20

      DN50

      230

      160

      125

      100

      88

      20

      3

      4

      4-18

      400

      320

      35

      DN65

      290

      180

      145

      120

      110

      22

      3

      4

      8-18

      530

      360

      50

      DN80

      310

      195

      160

      135

      121

      22

      3

      4

      8-18

      560

      400

      65

      DN100

      350

      230

      190

      160

      150

      24

      3

      4.5

      8-23

      618

      450

      88

      DN125

      400

      270

      220

      188

      176

      28

      3

      4.5

      8-25

      675

      450

      115

      DN150

      480

      300

      250

      218

      204

      30

      3

      4.5

      8-25

      743

      560

      148

      DN200

      600

      375

      320

      282

      260

      38

      3

      4.5

      12-30

      850

      640

      293

      DN250

      650

      445

      385

      345

      313

      42

      3

      4,5

      12-34

      975

      720

      540

      DN300

      750

      510

      450

      408

      364

      46

      4

      4.5

      16-34

      1115

      800

      770

      DN400

      950

      655

      585

      535

      474

      58

      4

      5

      16-41

      1425

      900

      1330

      DN450

      1050

      680

      610

      560

      524

      60

      4

      5

      20-41

      1570

      /

      1550

      DN500

      1150

      755

      670

      612

      576

      62

      4

      5

      20-48

      1740

      /

      1670

      ×
