      首页 >> 产品展示 >>止回阀 >>对夹止回阀 >> 双瓣止回阀H76W-10P
      详细说明

      双瓣止回阀H76W-10P

      价格
      ¥350 元/台
      产品名称
      双瓣止回阀
      产品型号
      H76W-10P
      产品压力
      PN10(1.0MPa)
      购买数量
      - +
      收藏
      产品编号 H76W-10P(DN50-DN1200)
      • 产品说明

      产品概述

      本公司的H76W对夹式双瓣止回阀也成为蝶式止回阀,对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。对夹式双瓣止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

      主要技术参数

      公称通径

      DN(mm)

      DN50~DN1200

      公称压力

      PN(MPa)

      1.0

      1.6

      2.5

      4.0

      试验压力

      Ps(MPa)

      强度试验

      1.5

      2.4

      3.75

      6.0

      密封试验

      1.1

      1.76

      2.75

      4.4

      适用介质

      水、蒸汽、油品、污水、酸碱类

      适用温度

      橡胶密封面(X)-20℃~120℃
      合金钢密封面(H)主体碳钢-29℃~425℃
      不锈钢主体用于酸类介质-29℃~200℃

      主要零件材料

      名称

      材料

      阀体

      铸铁、铸钢、不锈钢、铬镍钼钛钢

      阀板

      铸铁、铸钢、不锈钢、铬镍钼钛钢

      阀杆

      碳钢、2Cr13、不锈钢、铬镍钼钛钢

      密封圈

      橡胶、不锈钢、合金钢

      弹簧

      60Si2Mn、3Cr13、17-7PH、INCONEL

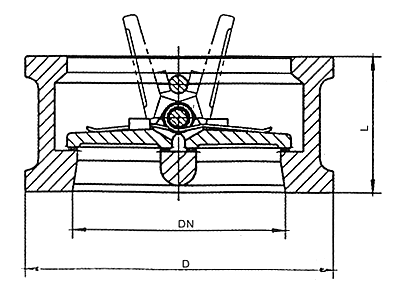

      产品结构尺寸图


      主要连接尺寸

      公称通径DN(mm)

      L(mm)

      H(mm)

      D(mm)

      重量

      (kg)

      1.0MPa

      1.6MPa

      DN50

      43

      60

      105

      105

      2.4

      DN65

      46

      73

      124

      124

      2.8

      DN80

      64

      89

      142

      142

      5.6

      DN100

      64

      110

      162

      162

      7.5

      DN125

      70

      141

      192

      192

      11

      DN150

      76

      168

      218

      218

      15

      DN200

      89

      219

      272

      273

      27

      DN250

      114

      273

      328

      328

      48

      DN300

      114

      324

      378

      384

      78

      DN350

      127

      356

      438

      444

      116

      DN400

      140

      418

      489

      495

      152

      DN450

      152

      457

      540

      555

      -

      DN500

      152

      526

      594

      616

      -

      DN600

      178

      626

      695

      734

      -

      DN700

      229

      672

      810

      804

      -

      DN800

      241

      778

      916

      910

      -

      DN900

      241

      878

      1016

      1010

      -

      DN1000

      300

      914

      1124

      1128

      -

      ×
