      首页 >> 产品展示 >>锻钢阀门 >>锻钢闸阀 >> 锻钢法兰闸阀Z41Y-16
      详细说明

      锻钢法兰闸阀Z41Y-16

      价格
      ¥286 元/台
      产品名称
      锻钢法兰闸阀
      产品型号
      Z41Y-16
      产品压力
      PN16(1.6MPa)
      产品规格
      购买数量
      - +
      收藏
      产品编号 Z41Y-16(DN15-DN50)
      • 产品说明

      产品概述

      Z41Y锻钢法兰闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的锻钢法兰闸阀,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的锻钢法兰闸阀,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。

      零件材料

      序号

      零件名称

      CS to ASTM

      AS to ASTM

      SS to ASTM

      Type A105

      Type F22

      Type F304(L)

      Type F316(L)

      1

      阀体

      A105

      A182 F22

      A182 F304(L)

      A182 F316(L)

      2

      阀座

      A276 420

      A276 304

      A276 304(L)

      A276 316(L)

      3

      闸板

      A276 410 & 430

      A182 F304

      A182 F304(L)

      A182 F316(L)

      4

      阀杆

      A182 F6

      A182 F304

      A182 F304(L)

      A182 F316(L)

      5

      垫片

      316夹柔性石墨

      316PTFE

      6

      阀盖

      A105

      A182 F22

      A182 F304(L)

      A182 F316(l)

      7

      螺栓

      A193 B7

      A193 B16

      A193 B8

      A193 B8M

      8

      销钉

      A276 420

      A276 304

      9

      填料压套

      A276 410

      A182 F304(L)

      A182 F316(L)

      10

      活节螺栓

      A193 B7

      A193 B16

      A193 B8

      A193 B8M

      11

      填料压板

      A105

      A182 F11

      A182 F304(L)

      A182 F316(L)

      12

      螺母

      A194 2H

      A194 4

      A194 8

      A194 8M

      13

      阀杆螺母

      A276 410

      14

      锁紧螺母

      A194 2H

      A194 4

      A194 8

      A194 8M

      15

      铭牌

      SS

      16

      手轮

      A197

      17

      润滑垫片

      A473 431

      18

      填料

      Flexible Graphite

      PTFE

      适用介质

      水、蒸汽、油品等

      水、蒸汽、油品等

      硝酸、醋酸等

      适用温度

      -29℃425℃

      -29℃550℃

      -29℃180℃

      CS=碳钢 AS=合金钢 SS=不锈钢   CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

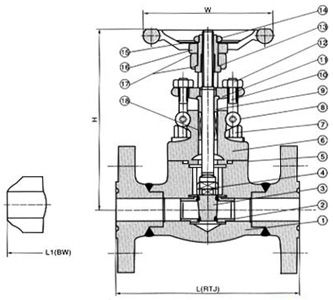

      结构尺寸图


      Z41Y锻钢法兰闸阀 (尺寸图)

      连接尺寸

      NPS

      1/2"

      3/4"

      1"

      1 1/2"

      1 1/4"

      2"

      L(RTJ)

      900Lb1500Lb

      216

      229

      254

      279

      305

      371

      L1(BW)

      900Lb1500Lb

      216

      229

      254

      279

      305

      368

      H()

      197

      197

      236

      246

      283

      330

      W

      125

      125

      160

      160

      180

      200

      重量

      RTJ

      7.2

      11.5

      15.6

      16.2

      22.6

      32.8

      BW

      5.2

      9.3

      12.4

      13.8

      18.9

      27.5

      ×
