      锻钢承插焊闸阀Z61Y-25

      价格
      ¥300 元/台
      产品名称
      锻钢承插焊闸阀
      产品型号
      Z61Y-25
      产品压力
      PN25(2.5MPa)
      产品规格
      购买数量
      - +
      收藏
      产品编号 锻钢承插焊闸阀Z61Y-25
      • 产品说明

      产品概述

      1、全通径或缩径;
      2、明杆带支架;
      3、两端自动调心的填料压套;
      4、用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖
      5、本体倒密封;
      6、承插焊接ANSI/ASME B16.11;
      7、螺纹端(NPT)ANSI/ASME B1.20.1

      设计和规范

      制造标准

      API 602,BS5352,ANSI B16.34

      试验与验收

      API 598

      标识

      MSS SP-25

      连接尺寸和结构

      Z11 61Y锻钢内螺纹结构图.png

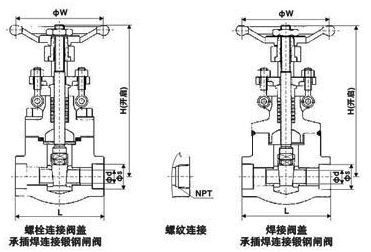

      Z61Y锻钢承插焊闸阀 (焊接式)

      性能参数

      序号
      NO.

      名 称

      美标碳钢
      CS to ASTM

      美标合金钢
      AS to ASTM

      美标不锈钢钢
      SS to ASTM

      Part Name

      Type A 105

      Type F22

      Type F304(L)

      Type F316(L)

      1

      阀体

      Body

      A105

      A182 F22

      A182 F304(L)

      A182 F316(L)

      2

      阀座

      Seat Ring

      A276 420

      A276 304

      A276 F304(L)

      A276 F316(L)

      3

      闸板

      Wedge

      A276 430&410

      A182 F304

      A182 F304(L)

      A182 F316(L)

      4

      阀杆

      Stem

      A182 F6

      A182 F304

      A182 F304(L)

      A182 F316(L)

      5

      垫片

      Gasket

      Corrugated SS+graphite

      SS+PTFE

      6

      阀盖

      Bonnet

      A105

      A182 F22

      A182 F304(L)

      A182 F316(L)

      7

      螺栓

      Bonnet Bolt

      A193 B7

      A193 B16

      A193 B8

      A193 B8M

      8

      Pin

      A276 420

      A276 F304

      9

      填料压套

      Gland

      A276 410

      A182 F304(L)

      A182 F316(L)

      10

      活节螺丝

      Gland Eyebolt

      A193 B7

      A193 B16

      A193 B8

      A193 B8M

      11

      填料压盖

      Gland Flange

      A105

      A182 F11

      A182 F304(L)

      A182 F316(L)

      12

      螺母

      Gland Nut

      A194 2H

      A 194 4

      A194 8

      A194 8M

      13

      阀杆螺母

      Stem Nut

      A276 420/Cu-Alloy(铜合金)

      14

      手轮锁紧螺母

      H.W.Lock Nut

      A 194 2H

      A194 4

      A 194 8

      A194 8M

      15

      铭牌

      Nameplate

      SS

      16

      手轮

      Handwheel

      A197

      17

      衬垫

      Bearing Gasket

      A473 431

      18

      填料

      Stem Packing

      Flexible Graphite

      PTFE

      适用介质 Suitable Medium

      (水、油、气等)W.O.G.etc

      (酸类)HNO3,CH3OOH etc

      适用温度 Suitable Temperature

      -29℃425℃

      -29℃550℃

      -29℃180℃

      CS=碳钢 AS=合金钢 SS=不锈钢   CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

      注:可按要求采用其他材料    Note:Other materials are available upon request.

      尺寸和重量表

      通径

      缩径RB

      3/8

      1/2

      3/4

      1

      1 1/4

      1 1/2

      2

      /

      NPS

      全径FB

      /

      3/8

      1/2

      3/4

      1

      1 1/4

      1 1/2

      2

      L

      150800Lb

      79

      79

      92

      111

      120

      120

      140

      178

      900Lb

      79

      92

      111

      120

      120

      140

      178

      210

      1500Lb

      111

      111

      111

      114

      120

      140

      162

      210

      H(OPEN)

      150800Lb

      158

      158

      169

      197

      236

      246

      283

      330

      9001500Lb

      169

      197

      197

      236

      246

      283

      330

      354

      W

      150800Lb

      100

      100

      100

      125

      160

      160

      180

      200

      9001500Lb

      100

      125

      125

      160

      160

      180

      200

      240

      Weights

      Bolted

      150800Lb

      2.1

      2.0

      2.3

      4.3

      5.9

      6.9

      11.1

      15.2

      9001500Lb

      2.5

      4.3

      4.2

      6.6

      8.8

      12.5

      17.2

      23.5

      Welded

      150800Lb

      1.8

      1.7

      2.0

      3.8

      5.1

      6.1

      10.2

      14.2

      9001500Lb

      2.4

      4.2

      4.0

      6.3

      8.7

      12.1

      17.2

      22

      ×
