      首页 >> 产品展示 >>锻钢阀门 >>锻钢闸阀 >> 锻钢波纹管闸阀WZ61Y-16
      详细说明

      锻钢波纹管闸阀WZ61Y-16

      价格
      ¥390 元/台
      产品名称
      锻钢波纹管闸阀
      产品型号
      WZ61Y-16
      产品压力
      PN16(1.6MPa)
      产品规格
      购买数量
      - +
      收藏
      产品编号 WZ61Y-16C
      • 产品说明

      产品概述

      1、设计制造:BS5352MSS-SP-177
      2、连接端尺寸:
      (1)、承插口尺寸按ANSIB16.11;JB/T1751
      (2)、螺纹端尺寸按ANSIB1.20.1;JB/T7306
      (3)、对焊端尺寸按ANSIB16.25;JB/T12224
      (4)、法兰端尺寸按ANSIB16.5;JB79
      3、阀门检查各实验:AP1598;GB/T13927;JB/T9092
      4、结构特征:螺栓链接阀盖(B.B)和明杆支架(OS&Y)或焊接阀盖(W.B)和明杆支架(OS&Y
      5、材料按ANSI/ASTM的规定
      6、材料:主体材料A105;304(L);316(L)F347;F321
      7、波纹管材料:304321316Inconel625HastelloyC276Monel

      零件材料

      序号

      零件名称

      A105/F6a

      A105/F6aHFS

      A105/F6aHF

      F304(L)/304(L)

      F316(L)/316(L)

      1

      阀体

      A105

      A105

      A105

      F304

      F316(L)

      2

      阀座

      410

      410HF

      410HF

      304(L)

      316(L)

      3

      阀板

      F6a

      F6a

      F6HF

      F304(L)

      F316(L)

      4

      阀杆

      410

      410

      410

      304(L)

      F316(L)

      5

      垫片

      304+柔性石墨

      304+柔性石墨

      304+柔性石墨

      304+柔性石墨

      304+柔性石墨

      6

      阀盖

      A105

      A105

      A105

      F304(L)

      F316(L)

      7

      螺栓

      B7

      B7

      B7

      B8

      B8

      8

      410

      410

      410

      304

      304

      9

      填料压盖

      410

      410

      410

      304

      316

      10

      活节螺栓

      b7

      b7

      b7

      B8(M)

      B8(M)

      11

      填料压板

      A105

      A105

      A105

      F304

      F304

      12

      六角螺母

      2H

      2H

      2H

      8(M)

      8(M)

      13

      阀杆螺母

      410

      410

      410

      410

      410

      14

      锁紧螺母

      2H

      2H

      2H

      2H

      2H

      15

      铭牌

      AL

      AL

      AL

      AL

      AL

      16

      手轮

      A197

      A197

      A197

      A197

      A197

      17

      润滑垫片

      410

      410

      410

      410

      410

      18

      填料

      石墨

      石墨

      石墨

      石墨

      石墨

      20

      垫片

      304+柔性石墨

      304+柔性石墨

      304+柔性石墨

      304+柔性石墨

      304+柔性石墨

      28

      波纹管

      F321

      F321

      F321

      F316L

      F316L

      PN1.6PN.0PN10.0PN2.5PN6.4PN14.0(Mpa) 螺栓连接阀盖,缩经,明杆支架(OP&Y
      承插或螺纹,按JB/T1751-95(SW);GB/T7306-881(RC);
      设计按GB/T12224-89;GB/T12228-89;JB/T450-92

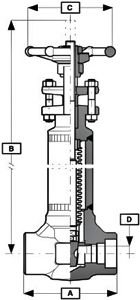

      结构尺寸图


      WZ61Y锻钢波纹管闸阀 (尺寸图)

      连接尺寸

      规格DN

      D

      A

      T(in)

      B(开)

      C

      重量(Kg

      公制

      英制(in

      RC牙形角60°

      RC牙形角55

      缩径

      全径

      缩径

      全径

      缩径

      全径

      缩径

      全径

      缩径

      全径

      缩径

      全径

      1/4

      /

      6

      /

      14.2

      /

      79

      1/4

      /

      1/4

      209

      100

      3.4

      /

      3/8

      1/4

      10

      6

      17.6

      14.2

      79

      3/8

      1.4

      3/8

      1/4

      209

      100

      3.2

      3.6

      1/2

      3/8

      15

      10

      21.8

      17.6

      79

      1/2

      3/8

      1/2

      3/8

      209

      100

      3.0

      3.4

      3/4

      1/2

      20

      15

      27.1

      21.8

      92

      3/4

      1/2

      3/4

      1/2

      209

      100

      3.5

      3.2

      1

      3/4

      25

      20

      33.8

      27.1

      111

      1

      3/4

      1

      3/4

      232

      125

      6.0

      3.7

      11/4

      1

      32

      25

      42.6

      33.8

      120

      11/4

      1

      11/4

      1

      266

      160

      8.7

      6.4

      11/2

      11/4

      40

      32

      48.7

      42.6

      140

      11/2

      11/4

      11/2

      11/4

      300

      180

      10.5

      9.0

      2

      11/2

      50

      40

      61.1

      48.7

      152

      2

      11/2

      2

      11/2

      321

      180

      17.8

      11.4

      /

      2

      /

      50

      /

      61.1

      178

      /

      2

      /

      2

      338

      240

      /

      18.2

      ×
