      首页 >> 产品展示 >>锻钢阀门 >>锻钢止回阀 >> 锻钢法兰止回阀H41Y-16
      详细说明

      锻钢法兰止回阀H41Y-16

      价格
      ¥180 元/台
      产品名称
      锻钢法兰止回阀
      产品型号
      H41Y-16
      产品压力
      PN16(1.6MPa)
      产品规格
      购买数量
      - +
      收藏
      产品编号 H41Y-16(DN15-DN50)
      • 产品说明

      产品概述

      H41Y锻钢法兰止回阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是烛接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可须用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。锻钢法兰止回阀法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。

      零件材料

      序号

      零件名称

      CS to ASTM

      AS to ASTM

      SS to ASTM

      TypeA105

      Type F22

      Type F304(L)

      TypeF316(L)

      1

      阀体

      A105

      A182 F22

      A182 F304(L)

      A182 F316(L)

      2

      铭牌

      SS

      3

      阀瓣

      A276 420

      A276 304

      A276 304(L)

      A276 316(L)

      4

      阀盖

      A105

      A182F22

      A182 F304(L)

      A182 F316(L)

      5

      垫片

      316夹柔性石墨

      316PTFE SS+PTFE

      6

      螺栓

      A193 B7

      A193 B16

      A193 B8

      A193 B8fMl

      适用介质

      水、蒸气、油品等

      水、蒸气、油品等

      硝酸、醋酸等

      适用温度

      -29℃425℃

      -29℃550℃

      -29℃180℃

      CS=碳钢 AS=合金钢 SS=不锈钢   CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

      注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

      产品概述

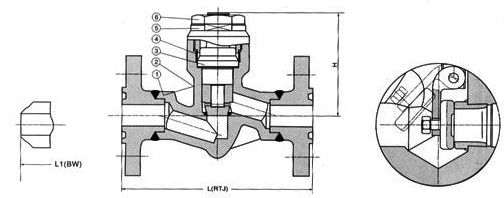

      H41Y锻钢法兰止回阀 (安装尺寸图)

      外形连接尺寸

      NPS

      1/2

      3/4

      1

      1 1/4″

      1 1/2″

      2

      L(RF)
      L1(BW)

      150

      108

      117

      127

      140

      165

      203

      300

      152

      178

      203

      216

      229

      267

      600

      165

      190

      216

      229

      24l

      292

      H

      150,1300

      61

      6l

      79

      95

      103

      118

      600

      61

      79

      95

      103

      118

      135

      重量

      150

      RF

      2.56

      3.37

      4.37

      8.17

      8.94

      12.64

      BW

      1.70

      1.90

      2.10

      5.12

      5.50

      7.89

      300

      RF

      2.73

      3.65

      4.74

      8.77

      9.60

      13.70

      BW

      1.90

      2.10

      3.00

      5.12

      6.60

      7.85

      600

      RF

      3.00

      4.00

      5.83

      9.47

      10.10

      15.6

      BW

      2.00

      3.12

      4.25

      7.25

      8.56

      13.60

      产品选型

      订货时请填写《规格书》或注明以下内容:
      1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
      2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
      3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。



      ×
