      首页 >> 产品展示 >>止回阀 >>立式止回阀 >> 消声止回阀HC41X-16
      详细说明

      消声止回阀HC41X-16

      价格
      ¥95 元/台
      产品名称
      消声止回阀
      产品型号
      HC41X-16
      产品压力
      PN16(1.6MPa)
      购买数量
      - +
      收藏
      产品编号 HC41X-16(DN40-DN600)
      • 产品说明

      概述

      H41X节能消声止回阀适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。类此消声止回阀它具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。

      消声止回阀基本概述

      消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
      这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。不宜用于含有固体颗粒和粘度较大的介质

      主要技术参数

      公称压力:1.0~1.6MPa
      公称通经:40~600mm
      适用介质:水及弱腐蚀性流体
      适用温度:0~80℃
      法兰标准:GB/T 17241.6 GB/T 9113
      试验标准:GB/T 13927 AP 1598

      主要性能规范

      型 号

      公称压力

      壳体试验压力

      密封试验压力

      适用介质

      工作温度

      H41X-10

      1.0MPa

      1.5 MPa

      1.1 MPa

      水及弱腐蚀性流体

      0~80℃

      H41X-16

      1.6 MPa

      2.4 MPa

      1.76 MPa

      水及弱腐蚀性流体

      0~80℃

      主要零件材料

      型 号

      阀  体

      密封口

      弹    簧

      H41X-10

      铸铁或不锈钢

      丁腈橡胶(NBR)

      不锈钢丝ICrl8Ni9Ti

      H41X-16

      铸钢或不锈钢

      丁腈橡胶(NBR)

      不锈钢丝IC rl8Ni9Ti

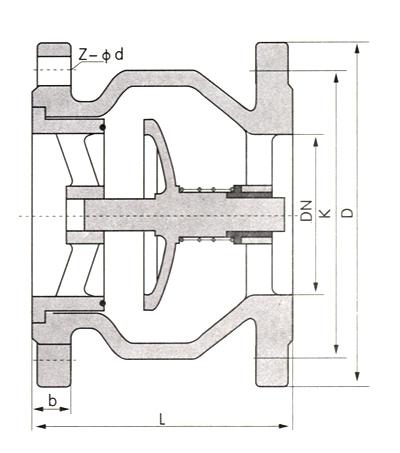

      主要外形和连接尺寸




      公称压力PN16(1.6MPa)

      公称通径

      DN(mm)

      尺  寸(mm)

      L

      D

      K

      b

      Z一Φd

      DN40

      112

      145

      110

      18

      4-18

      DN50

      120

      160

      125

      20

      4-18

      DN65

      130

      180

      145

      20

      4-18

      DN80

      150

      195

      160

      22

      8-18

      DN100

      165

      215

      180

      24

      8-18

      DN125

      190

      245

      210

      26

      8-18

      DN150

      210

      280

      240

      26

      8-22

      DN200

      255

      335

      295

      30

      12-22

      DN250

      310

      405

      355

      32

      12-26

      DN300

      320

      460

      410

      32

      12-26

      DN350

      380

      520

      470

      36

      16-26

      DN400

      405

      580

      525

      38

      16-30

      DN450

      430

      640

      585

      40

      20-30

      DN500

      450

      715

      650

      42

      20-33

      DN600

      510

      840

      770

      48

      20-36



      ×
