      首页 >> 产品展示 >>闸阀 >>电动闸阀 >> 高温高压电站闸阀Z960Y-250
      详细说明

      高温高压电站闸阀Z960Y-250

      价格
      ¥8690 元/套
      产品名称
      高温高压电站闸阀
      产品型号
      Z960Y-250
      产品压力
      PN250(25.0MPa)
      购买数量
      - +
      收藏
      产品编号 Z960Y-250
      • 产品说明

      概述

      Z960高温高压电站闸阀也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。高压电站闸阀适用介质:水、蒸气等非腐蚀性介质。高压电站闸阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。高温高压电站闸阀在管道中一般应当水平安装。

      执行标准

      制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定。

      结构长度按E101的规定或按用户提供尺寸。

      焊接坡口按电力工业管理标准78DG的规定或按用用户提供尺寸。

      结构优势与特点

      1、Z960高温高压电站闸阀采用先进流道等径直通结构,极大降低了流阻系数与能量的损耗,显著提高了阀门使用寿命和性能。

      2、阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。

      3、阀板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。

      4、阀杆经调质和表面氮化外理,具有良好的抗腐蚀性和抗擦伤性。

      5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

      性能规范

      型号

      公称压
      (MPa)

      试验压力(MPa)

      工作压力

      (MPa)

      工作温度

      (℃)

      适用介质

      强度试验

      密封试验/上密封试验

      Z960 2Y-250

      25

      37.5

      27.5

      25

      ≤425

      水、蒸汽

      Z960Y-320

      32

      48.0

      36.0

      32

      ≤425

      Z960Y-P54100

      P5410

      30.0

      22.0

      ≤540

      蒸汽

      Z96Y-P55140

      P5514

      37.5

      27.5

      ≤550

      Z960Y-P54170

      P5517

      48.0

      36.0

      ≤540

      Z960Y-P57170

      P5717

      61.8

      41.2

      ≤570

      主要零件材料

      零件名称

      材料牌号

      阀体

      WCB

      WC6、ZG20crmov

      WC9\ZG15crlmolv

      闸板

      WCB

      WC6、ZG20crmov

      WC9\ZG15crlmolv

      阀盖

      25

      12Cr1Mo1VA

      阀杆

      1Cr17Ni12

      20Cr1Mo1VA

      阀座

      25

      12Cr1Mo1VA

      密封环

      S软钢(增强柔性石墨)

      S软钢(增强柔性石墨)

      S软钢(增强柔性石墨)

      填料

      增强柔性石墨

      支架

      WCB

      WCB或WC6

      阀杆螺母

      45(ZCuZn25A16Fe3Mn3)

      四开环

      1Cr13

      20Cr1Mo1VA

      根据用户要求可提供气动、液动和齿轮传动闸阀产品。

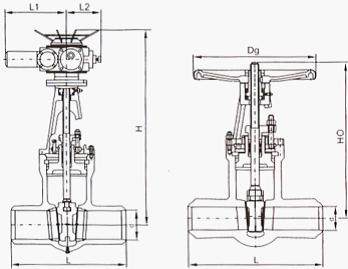

      主要外形结构图和连接尺寸表以及电装型号


      Z960Y-250

      公称通径

      DN(mm)

      主要外形及连接尺寸(mm)

      电动装置

      d

      L

      H

      Ho

      L1

      L2

      DN50

      50

      250

      720

      408

      371

      219

      DZW20

      DN65

      67

      400

      895

      620

      371

      219

      DZW30

      DN80

      80

      470

      950

      635

      515

      295

      DZW45

      DN100

      101

      550

      1000

      650

      515

      295

      DZW60

      DN125

      136

      600

      1090

      720

      540

      290

      DZW90

      DN150

      158

      600

      1260

      728

      540

      290

      DZW90

      DN175

      179

      750

      1330

      885

      540

      290

      DZW120

      DN200

      196

      800

      1450

      1002

      540

      290

      DZW120

      DN225

      221

      850

      1590

      1138

      565

      305

      DZW180

      DN250

      265

      900

      1710

      1116

      565

      305

      DZW250

      DN275

      284

      1047

      1988

      1390

      565

      305

      DZW250

      DN300

      307

      1194

      2265

      1662

      770

      400

      DZW350

      DN325

      328

      1245

      2415

      1800

      770

      400

      DZW500

      DN350

      346

      1250

      2536

      1936

      794

      266

      DZW800

      DN375

      369

      1300

      3181

      2086

      794

      266

      DZW800

      注:1、焊接口“d”尺寸可根据用户要求制造。

      ×
