      首页 >> 产品展示 >>闸阀 >>手动闸阀 >> 国标低温闸阀DZ41W-16P
      详细说明

      国标低温闸阀DZ41W-16P

      价格
      ¥1380 元/台
      产品名称
      国标低温闸阀
      产品型号
      DZ41W-16P
      产品压力
      PN16(1.6MPa)
      购买数量
      - +
      收藏
      产品编号 DZ41W-16P
      • 产品说明

      概述

      DZ41国标低温法兰闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质
      低温闸阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的闸阀,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。

      特点

      1、为防止中腔异常升压,在闸板的进口侧设置了泄压孔

      2、根据阀门的工作温度确定阀盖的顶部长度,确保阀桿填料的可靠密封

      3、根据工作温度合理选用填料,垫片等零件的材料

      4、低温闸阀严格控制材料的化学成份及低温冲击韧性等力学性能指标

      5、低温闸阀采用多种配管法兰标准及密封面型式,适用于各种工程需要

      执行标准

      设计与制造

      结构长度

      法兰尺寸

      压力-温度

      试验-检验

      JB/T7749

      GB12221

      JB79

      Gb9131

      JB/T9092

      压力试验(MPa)

      公称压力PN

      1.6

      2.5

      4.0

      6.4

      10.0

      强度试验

      2.4

      3.8

      6.0

      9.6

      15.0

      水密封试验

      1.8

      2.8

      4.4

      7.0

      11.0

      上密封试验

      1.8

      2.8

      4.4

      7.0

      11.0

      气密封试验

      0.4-0.7

      主要零件材料及性能

      体盖板

      阀杆

      密封面

      垫片

      填料

      工作温度

      适用介质

      ZGoCrMNVAI低温高压铸钢

      1Cr7Ni12

      STL/STL

      1Cr13/柔性石墨
      低温石棉

      PTFE浸聚四氟乙烯
      石棉绳
      柔性石墨

      -46

      丙烷/炳烯
      甲醇/乙烷
      煤气/液氨

      LCB

      ZGoCrMNVAI低温高压铸钢

      -60

      LC1

      ZGoCrMNVAI低温高压铸钢

      -73

      LC2

      ZGoCrMNVAI低温高压铸钢

      1Cr18Ni9Ti

      -101

      LC3

      ZGoCrMNVAI低温高压铸钢

      -115

      LC4

      ZGoCrMNVAI低温高压铸钢

      -196

      CF8

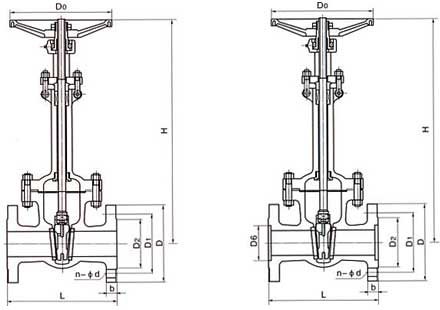

      主要外形和连接尺寸


      公称压力PN16(1.6MPa)

      DN(mm)

      L

      D

      D1

      D2

      b

      n-Φd

      H

      D0

      DN20

      150

      105

      75

      55

      14

      4-Φ14

      320

      140

      DN25

      160

      115

      85

      65

      14

      4-Φ14

      350

      160

      DN32

      180

      135

      100

      78

      16

      4-Φ18

      385

      180

      DN40

      200

      145

      110

      85

      16

      4-Φ18

      420

      220

      DN50

      250

      160

      125

      100

      16

      4-Φ18

      540

      240

      DN65

      265

      180

      145

      120

      18

      4-Φ18

      610

      240

      DN80

      280

      195

      160

      135

      20

      8-Φ18

      690

      280

      DN100

      300

      215

      180

      155

      20

      8-Φ18

      780

      300

      DN125

      325

      245

      210

      185

      22

      8-Φ18

      930

      320

      DN150

      350

      280

      240

      210

      24

      8-Φ23

      980

      350

      DN200

      400

      335

      295

      265

      26

      12-Φ23

      1180

      400

      DN250

      450

      105

      355

      320

      30

      12-Φ25

      1390

      450

      DN300

      500

      460

      410

      375

      30

      12-Φ25

      1620

      500

      DN350

      550

      520

      470

      435

      34

      16-Φ25

      1810

      500

      DN400

      600

      580

      525

      485

      36

      16-Φ30

      1970

      550


      ×
