      首页 >> 产品展示 >>蝶阀 >>蜗轮蝶阀 >> 涡轮软密封蝶阀D341X-10C
      详细说明

      涡轮软密封蝶阀D341X-10C

      价格
      ¥350 元/套
      产品名称
      涡轮软密封蝶阀
      产品型号
      D341X-10C
      产品压力
      PN10(1.0MPa)
      购买数量
      - +
      收藏
      产品编号 D341X-10C(DN50-DN2000)
      • 产品说明

      概述

      D341涡轮法兰式软密封蝶阀具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物,且重量轻,安装方便,驱动扭矩较小的优点。这种阀门既可作切断介质用,又可作调节介质的流量用。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果,D341涡轮法兰式软密封蝶阀广泛适用于温度≤120℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

      零件材料

      零件名称

      材料名称

      阀体

      铸铁、铸钢、不锈钢、铬钼钢、合金钢

      蝶板

      铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

      密封圈

      橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料

      阀杆

      2Cr13、1Cr13不锈钢、铬钼钢

      填料

      聚四氟乙烯、柔性石墨

      性能规范

      公称通径

      DN(mm)

      DN50~DN2000

      公称压力

      PN(MPa)

      0.6

      1.0

      1.6

      2.5

      试验压力

      强度试验

      0.9

      1.5

      2.4

      3.75

      密封试验

      0.66

      1.1

      1.76

      2.75

      低压气密试验

      0.5~0.7

      适用介质

      水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

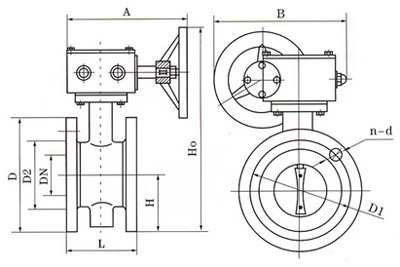

      结构示意图


      连接尺寸

      窗体底端


      D341X/J-10Z.Q.C.P.R

      公称通径

      结构长度(标准值)

      外形尺寸(参考值)

      连接尺寸(标准值)

      毫米

      英寸

      L

      H

      Ho

      A

      B

      D

      D1

      D2

      n-d

      DN50

      2

      108

      63

      306

      180

      200

      165

      125

      99

      4-18

      DN65

      21/2

      112

      70

      321

      180

      200

      185

      145

      118

      4-18

      DN80

      3

      114

      83

      346

      180

      200

      200

      160

      132

      4-18

      DN100

      4

      127

      105

      387

      180

      200

      220

      180

      156

      8-18

      DN125

      5

      140

      115

      411

      180

      200

      250

      210

      184

      8-18

      DN150

      6

      140

      137

      447

      270

      280

      285

      240

      211

      8-22

      DN200

      8

      152

      164

      572

      270

      280

      340

      295

      266

      8-22

      DN250

      10

      165

      206

      646

      270

      280

      395

      350

      319

      12-22

      DN300

      12

      178

      230

      738

      380

      420

      445

      400

      370

      12-22

      DN350

      14

      190

      248

      781

      380

      420

      505

      460

      429

      16-22

      DN400

      16

      216

      296

      877

      450

      470

      565

      515

      480

      16-26

      DN450

      18

      222

      320

      938

      480

      490

      615

      565

      530

      20-26

      DN500

      20

      229

      343

      993

      480

      490

      670

      620

      582

      20-26

      DN600

      24

      267

      413

      1131

      480

      490

      780

      725

      682

      20-30

      DN700

      28

      430

      478

      1476

      640

      660

      895

      840

      794

      24-30

      DN800

      32

      470

      525

      1533

      640

      660

      1015

      950

      901

      24-33

      DN900

      36

      510

      585

      1655

      750

      860

      1115

      1050

      1001

      28-33

      DN1000

      40

      550

      640

      1765

      850

      900

      1230

      1160

      1112

      28-36

      DN1200

      48

      630

      755

      1995

      850

      900

      1455

      1380

      1328

      32-39

      DN1400

      56

      710

      910

      2310

      1000

      925

      1675

      1590

      1530

      36-42

      DN1600

      64

      790

      1030

      2595

      1000

      925

      1915

      1820

      1750

      40-48

      DN1800

      72

      870

      1140

      2810

      1100

      980

      2115

      2020

      1950

      44-18

      DN2000

      80

      950

      1250

      3100

      1100

      980

      2325

      2230

      2150

      48-48

      注:若用户需用阀板衬橡胶等特殊要求,订货时请注明




      ×
