      首页 >> 产品展示 >>蝶阀 >>蜗轮蝶阀 >> 蜗轮对夹式蝶阀D371X-10Z
      详细说明

      蜗轮对夹式蝶阀D371X-10Z

      价格
      ¥164 元/套
      产品名称
      蜗轮对夹式蝶阀
      产品型号
      D371X-10Z
      产品压力
      PN10(1.0MPa)
      购买数量
      - +
      收藏
      产品编号 D371X-10Z
      • 产品说明

      概述

      D371蜗轮对夹式软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

      特点

      1.设计新颖、合理,结构独特,重量轻,启闭迅速。

      2.操力矩小,操作方便,省力灵巧。

      3.可以任何位置安装、维修方便。

      4.密封件可以更换,密封性能可靠达到双向密封零泄漏。

      5.密封材料耐老化、耐腐蚀,使用寿命长等特点。

      采用标准

      设计标准:GB/T12238-1989,lS0 10631-1994或BS EN593-1998
      法兰连接尺寸 GB/T17241.6-1998,IS0 7005-2或BSEN 1092-2002
      结构长度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
      压力试验:GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986

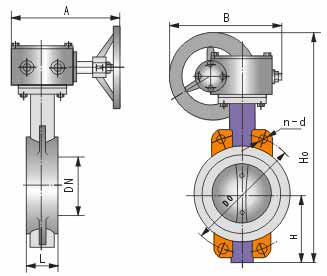

      结构示意图


      连接尺寸




      D371X-10Z

      公称通径

      结构长度
      (标准值)

      外形尺寸(参考值)

      连接尺寸(标准值)

      毫米

      英寸

      L

      H

      Ho

      A

      B

      D0

      n-d

      DN50

      2

      43

      63

      306

      180

      200

      125

      4-18

      DN65

      21/2

      46

      70

      321

      180

      200

      146

      4-18

      DN80

      3

      46

      83

      346

      180

      200

      160

      8-18

      DN100

      4

      52

      105

      387

      180

      200

      180

      8-18

      DN125

      5

      56

      115

      411

      180

      200

      210

      8-18

      DN150

      6

      56

      137

      447

      270

      280

      240

      8-22

      DN200

      8

      60

      164

      572

      270

      280

      295

      8-22

      DN250

      10

      68

      206

      646

      270

      280

      350

      12-22

      DN300

      12

      78

      230

      738

      380

      420

      400

      12-22

      DN350

      14

      78

      248

      761

      380

      420

      460

      16-22

      DN400

      16

      102

      289

      877

      450

      470

      515

      16-26

      DN450

      18

      114

      320

      938

      480

      490

      565

      20-26

      DN500

      20

      127

      343

      993

      480

      490

      620

      20-26

      DN600

      24

      154

      413

      1131

      480

      490

      725

      20-30

      DN700

      28

      165

      478

      1476

      640

      660

      840

      24-30

      DN800

      32

      190

      525

      1533

      640

      660

      950

      24-33

      DN900

      36

      206

      585

      1655

      750

      860

      1050

      28-33

      DN1000

      40

      216

      640

      1765

      850

      900

      1160

      28-36

      DN1200

      48

      254

      755

      1995

      850

      900

      1380

      32-39

      DN1400

      56

      279

      910

      2310

      1000

      925

      1590

      36-42

      DN1600

      64

      318

      1030

      2595

      1000

      925

      1820

      40-48

      DN1800

      72

      356

      1140

      2810

      1100

      980

      2020

      44-48

      DN2000

      80

      406

      1250

      3100

      1100

      980

      2230

      48-48

      注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。

      ×
