      蜗轮通风蝶阀D341W-2.5P

      暂无价格
      产品名称
      蜗轮通风蝶阀
      产品型号
      D341W-2.5P
      产品压力
      PN2.5(0.25MPa)
      购买数量
      - +
      收藏
      产品编号 D341W-2.5P(DN50-DN4000)
      • 产品说明

      一、产品概述

      D341W通风蝶阀是一种法兰连接,蜗轮驱动,密封圈与阀体材料相同的蝶阀,其采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活, 操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。

      D341W通风蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风以及环保工程的含尘冷风或热风气体管道中作为气体介质调节流量或切断装置。

      二、主要零件部件材料表

      序号

      零件名称

      材料名称

      1

      阀体

      铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

      2

      蝶板

      铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

      3

      密封圈

      与阀体相同

      4

      阀杆

      碳钢、2Cr13、不锈钢、铬镍钼钛钢

      5

      填料

      氟塑料、柔性石墨

      三、主要性能参数表

      公称通径DN(mm)

      50~2000

      公称压力PN(MPa)

      0.05

      0.25

      0.6

      试验压力

      强度试验

      0.075

      0.375

      0.9

      密封试验

      ≤1%泄漏量

      适用介质

      煤气、含尘气体、烟道气等。

      四、主要外型尺寸表


      公称通径

      公称压力PN2.5(0.25MPa)尺寸(mm)

      参考值

      DN(mm)

      L

      H

      H1

      A1

      B1

      D

      D1

      D2

      n-d

      (kg)

      DN50

      108

      70

      286

      125

      193

      140

      110

      88

      4-18

      14

      DN65

      112

      80

      306

      125

      193

      160

      130

      108

      4-18

      15

      DN80

      114

      95

      334

      125

      193

      190

      150

      124

      4-18

      17

      DN100

      127

      105

      354

      125

      193

      210

      170

      144

      4-18

      20

      DN125

      140

      120

      384

      125

      193

      240

      200

      174

      8-18

      25

      DN150

      140

      132

      409

      125

      193

      265

      225

      199

      8-18

      29

      DN200

      152

      160

      593

      165

      183

      320

      280

      254

      8-18

      47

      DN250

      165

      187

      650

      165

      283

      375

      335

      309

      12-18

      67

      DN300

      178

      220

      715

      165

      283

      440

      395

      363

      12-22

      78

      DN350

      190

      245

      814

      175

      334

      490

      445

      413

      12-22

      96

      DN400

      216

      270

      863

      175

      334

      540

      495

      463

      16-22

      130

      DN450

      222

      297

      918

      175

      334

      595

      550

      518

      16-22

      142

      DN500

      229

      322

      1016

      210

      425

      645

      600

      568

      20-22

      191

      DN600

      267

      377

      1128

      210

      425

      755

      705

      667

      20-26

      230

      DN700

      292

      430

      1233

      210

      425

      860

      810

      772

      24-26

      250

      DN800

      318

      487

      1344

      210

      425

      975

      920

      878

      24-30

      320

      DN900

      330

      537

      1560

      320

      620

      1075

      1020

      978

      24-30

      410

      DN1000

      410

      587

      1660

      320

      620

      1175

      1120

      1078

      28-30

      510

      DN1200

      470

      687

      1890

      320

      620

      1375

      1320

      1280

      32-30

      720

      DN1400

      530

      760

      2670

      575

      714

      1575

      1520

      1480

      36-30

      1270

      DN1600

      600

      895

      2810

      575

      714

      1790

      1730

      1690

      40-30

      1730

      DN1800

      670

      995

      3020

      575

      714

      1990

      1930

      1890

      44-30

      2750

      DN2000

      760

      1095

      3220

      656

      810

      2190

      2130

      2090

      48-30

      3050

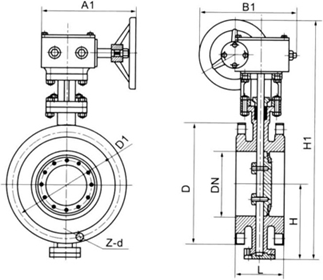

      五、主要结构图


      ×
