      首页 >> 产品展示 >>蝶阀 >>蜗轮蝶阀 >> 对夹式硬密封蝶阀D373H-10C
      详细说明

      对夹式硬密封蝶阀D373H-10C

      价格
      ¥780 元/套
      产品名称
      对夹式硬密封蝶阀
      产品型号
      D373H-10C
      产品压力
      PN10(1.0MPa)
      购买数量
      - +
      收藏
      产品编号 D373H-10C(DN50-DN1200)
      • 产品说明

      一、产品概述

      D373H/Y金属硬密封对夹式蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能,密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点,该蝶阀蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

      D373H/Y金属硬密封对夹式蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装驱动装置可以多工位(旋转90°180°)安装,该产品被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

      二、主要零件部件材料表

      序号

      零件名称

      材料名称

      1

      阀体

      铸铁、QT450-10、WCB、不锈钢、铬钼钢、合金钢

      2

      蝶板

      QT450-10、WCB、不锈钢、铬钼钢、合金钢(镀硬铬)

      3

      密封圈

      不锈钢、聚内脂、抗磨材料

      4

      阀杆

      2Cr13不锈钢、1Cr13不锈钢、铬钼钢

      5

      填料

      柔性石墨

      三、主要外型尺寸表


      公称通径
      DN(mm)

      公称压力PN10(1.0MPa)尺寸(mm)


      L

      H

      H1

      A1

      B1

      D1

      Z-Фd

      DN50

      43

      112

      350

      180

      200

      125

      4-18

      DN65

      46

      115

      370

      180

      200

      145

      4-18

      DN80

      49

      120

      380

      180

      200

      160

      8-18

      DN100

      56

      138

      420

      180

      200

      180

      8-18

      DN125

      64

      164

      460

      180

      200

      210

      8-18

      DN150

      70

      175

      555

      270

      280

      240

      8-22

      DN200

      71

      208

      605

      270

      280

      295

      8-22

      DN250

      76

      243

      680

      270

      280

      350

      12-22

      DN300

      83

      283

      800

      380

      420

      400

      12-22

      DN350

      92

      310

      835

      380

      420

      460

      16-22

      DN400

      102

      340

      915

      450

      470

      515

      16-26

      DN450

      114

      380

      960

      480

      490

      565

      20-26

      DN500

      127

      410

      1020

      480

      490

      620

      20-26

      DN600

      154

      470

      1225

      480

      490

      725

      20-30

      DN700

      165

      550

      1355

      640

      660

      840

      24-30

      DN800

      190

      640

      1470

      640

      660

      950

      24-33

      DN900

      203

      710

      1545

      750

      860

      1050

      28-33

      DN1000

      216

      770

      1795

      850

      900

      1160

      28-36

      DN1200

      254

      890

      1965

      850

      900

      1380

      32-39

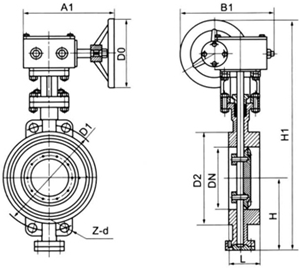

      四、主要结构图


      ×
