      美标过滤器GL41W-150LB

      价格
      ¥200
      产品名称
      美标过滤器
      产品型号
      GL41W-150LB
      产品压力
      150LB
      购买数量
      - +
      收藏
      产品编号 GL41W-150LB
      • 产品说明

      一、产品概述

      GL41H美标Y型过滤器是按API16D/ANSIB16.34设计制造标准生产的一款过滤器产品,属于美标阀门系列,是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用,其连接法兰标准按ANSIB16.5;检验和试压标准API598;结构长度标准遵循ANSIB16.10标准,材料标准按ANSI/ASTM执行。

      我厂生产的美标Y型过滤器可根据客户不同需要设置过滤网目数,一般通水网为 10~20 目,通气网为 40~100 目,通油网为 100~160 目,过滤网材质均为不锈钢(特殊情况可按用户要求制作过滤网)。

      二、主要零件部件材料表

      序号

      零件名称

      材料名称

      GL41H-C

      GL41H-P

      GL41H-R

      GL41H-RL

      1

      阀体

      A105

      F304

      F316

      F316L

      2

      阀盖

      A105

      F304

      F316

      F316L

      3

      滤网

      SS304

      SS304

      SS316

      SS316L

      4

      螺栓

      A193-B7

      A193-B8

      5

      螺母

      A194-2H

      A194-8

      6

      垫片

      PTFE、柔性石墨+SS304

      7

      排污污塞

      A105

      SS304

      SS316

      SS316L

      三、主要执行标准表

      设计制造标准

      API16D/ANSIB16.34

      结构长度标准

      ANSIB16.10

      连接法兰标准

      ANSIB16.5

      检验和试压标准

      API598

      材料标准

      ANSI/ASTM

      四、主要外型尺寸表

      公称通径

      SIZE(in)

      压力等级CLASS150LB尺寸(mm)

      L

      d

      D

      D1

      D2

      b

      f

      Z-Φd

      H

      1/2"

      130

      13

      89

      60.5

      35

      12

      1.6

      4-Φ15

      69

      3/4"

      150

      19

      98

      70.0

      43

      12

      4-Φ15

      72

      1"

      160

      25

      108

      79.5

      51

      12

      4-Φ15

      78

      11/4"

      180

      32

      117

      89.0

      64

      13

      4-Φ15

      95

      11/2"

      200

      38

      127

      98.5

      73

      15

      4-Φ15

      105

      2"

      203

      51

      152

      120.5

      92

      16

      4-Φ19

      188

      21/2"

      216

      64

      178

      139.5

      105

      18

      4-Φ19

      205

      3"

      241

      76

      190

      152.5

      127

      19

      4-Φ19

      218

      4"

      292

      102

      229

      190.5

      157

      24

      8-Φ19

      255

      5"

      342

      127

      254

      216.0

      186

      24

      8-Φ22

      290

      6"

      406

      152

      279

      241.5

      216

      26

      8-Φ22

      335

      8"

      495

      203

      343

      298.5

      270

      29

      8-Φ22

      420

      10"

      622

      254

      406

      362.0

      324

      31

      12-Φ25

      495

      12"

      698

      305

      483

      432.0

      381

      32

      12-Φ25

      550

      14"

      787

      337

      533

      476.0

      413

      35

      12-Φ25

      610

      16"

      914

      387

      597

      540.0

      470

      37

      16-Φ29

      675

      18"

      978

      438

      635

      578.0

      533

      40

      16-Φ32

      750

      20"

      1016

      489

      699

      635.0

      584

      43

      20-Φ32

      805

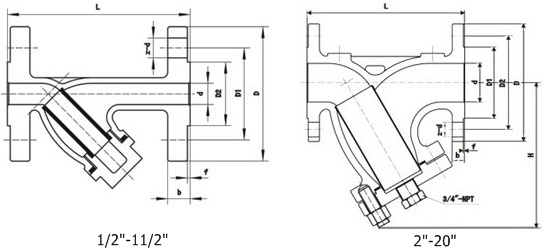

      五、主要结构图




      ×
