      首页 >> 产品展示 >>过滤器 >>法兰过滤器 >> 拉杆伸缩过滤器YSTF-16C
      详细说明

      拉杆伸缩过滤器YSTF-16C

      价格
      ¥165 元/套
      产品名称
      拉杆伸缩过滤器、YSTF-16C、YSTF-10C
      产品型号
      YSTF-16C
      产品压力
      PN16(1.6MPa)
      购买数量
      - +
      收藏
      产品编号 YSTF-16C(DN50-DN600)
      • 产品说明

      一、产品概述

      YSTF拉杆伸缩过滤器Y型过滤器的一种延伸过滤器,与Y型过滤器结构相同,是由Y型过滤器及伸缩接头组合,具有安装长度可调节,装拆方便的特点,既可使用水力控制阀及精密的易堵塞的机械产品的过滤设备,又可起到热帐冷缩的原理,拉杆伸缩过滤器是输送介质的管道系列不可缺少的一种装置。

      拉杆伸缩过滤器最大特点是伸缩型特点,其最大位置可移伸100mm,有利于安装方便,提高工作效率,主要起管道不受热胀冷缩,引起的挤压或拉伸导致管道的变形及破裂,起保护管道作用。

      二、主要零件部件材料表

      序号

      零件名称

      材料名称

      YSTF-16C

      YSTF-16P

      YSTF-16PL

      YSTF-16R

      YSTF-16RL

      1

      阀  体

      WCB

      304

      304L

      316

      316L

      2

      滤  网

      304

      304

      304L

      316

      316L

      3

      垫  片

      耐油石墨、丁腈橡胶、聚四氟乙烯

      4

      阀  盖

      WCB

      304

      304L

      316

      316L

      5

      伸缩拉杆

      镀锌螺杆

      镀锌螺杆

      镀锌螺杆

      镀锌螺杆

      镀锌螺杆

      材料可根据客户需求定制,具体情况请咨询我公司销售人员或技术人员。

      三、主要技术参数表

      公称压力(MPa)

      耐压试验压力(MPa)

      工作压力(MPa)

      1.0

      1.1

      1.0

      1.6

      1.8

      1.6

      2.5

      3.8

      2.5

      4.0

      4.4

      4.0

      设计压力

      PN0.6-25.0MPa

      设计标准

      HG/T 21627-91、GB/T 14382-93、SH/T 3411-99

      法兰标准

      GB/T 9112-2000、HG 20592-97、HG 20615-97

      结构长度标准

      GB/T 12221

      试验与检验标准

      JB/T 9092

      四、主要外型尺寸表


      公称通径

      (mm)

      公称压力PN16(1.6MPa)尺寸mm

      L

      H

      H1

      D

      D1

      n-dn

      DN50

      300±12

      145

      100

      165

      125

      4-18

      DN80

      380±15

      205

      145

      200

      160

      8-18

      DN100

      430±15

      235

      165

      220

      180

      8-18

      DN150

      550±15

      320

      230

      285

      240

      8-22

      DN200

      650±25

      440

      320

      340

      295

      8-22

      DN250

      775±25

      510

      370

      405

      355

      12-26

      DN300

      900±25

      550

      450

      460

      410

      12-26

      DN350

      1020±30

      600

      500

      520

      470

      16-28

      DN400

      1150±30

      640

      620

      580

      525

      16-30

      如需更高的工作压力,订货时请注明,具体情况请咨询我公司销售人员或技术人员。

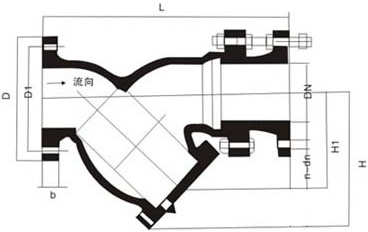

      五、主要结构图



      ×
